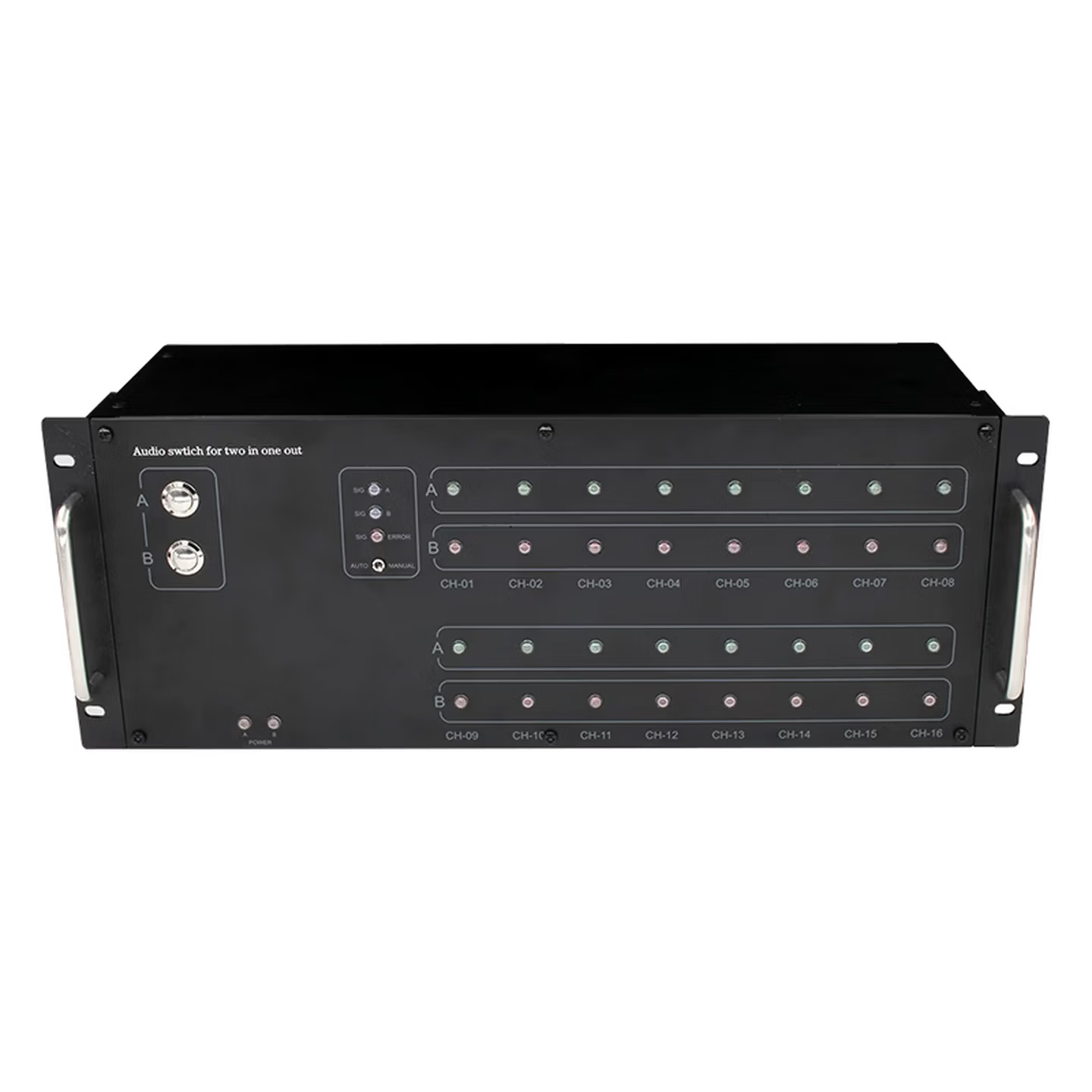

音响主备系统信号切换器主要介绍

32路输入切换成16路输出，手动/自动模式切换功能和A、B组双电源供电功能。

有A、B两个参考信号输入接口，在自动模式下，切换器以参考信号A、B通道信号智能比对作为切换动作

如果A、B信号异常同时会发出蜂鸣报警提示音。参考输入接口带信号隔离功能，减少信号相互干扰和解决隔离系统级连存在对地电压差问题。

在使用过程中可以分别从两个调音台分别发送一路1khz的正弦波信号或者粉红噪声信号，或者全频段音频信号，给音频切换器作为参考信号。

如果调音台出现故障信号中断，音频切换器自动切换到另外一组通道，同时会发出蜂鸣提示音。信号恢复正常故障自动解除，无需手动复位。

可以通过串口多台级连同步切换或者通过外部中控继电器开关切换

主要功能特点

32路输入16路输出

手动/自动切两种模式切换

采用进口NEUTRIK接插件

每组切换通道带LED状态指示灯

参考信号兼容:音乐信号，粉红噪声，千周等，带电平指示灯

自动模式下A、B组参考信号智能比对功能，避免误判，提高稳定性

参考信号输入接口带信号隔离功能

信号恢复正常自动复位功能，无需要手动复位9.A、B组双电源供电，带A、

B电源状态指示灯

可通过串口连接实现多台级连同步切换

可通过串口连接实现远程有线控制或中控继电器箱控制

可通过R45接口连接以太网远程监视状或控制/或者485控制

断电默认A组通道直通功能

.带故障指示灯和故障蜂鸣提示功能

技术参数

输入接口:XLR卡侬平衡接口

输出接口:XLR卡侬平衡接口

频率响应:10Hz-100kHz

输出增益:0dB

互调失真:0.00001%

切换时间:<20ms

工作电压:AC220V

机身尺寸:436mm*150mm*176mm
