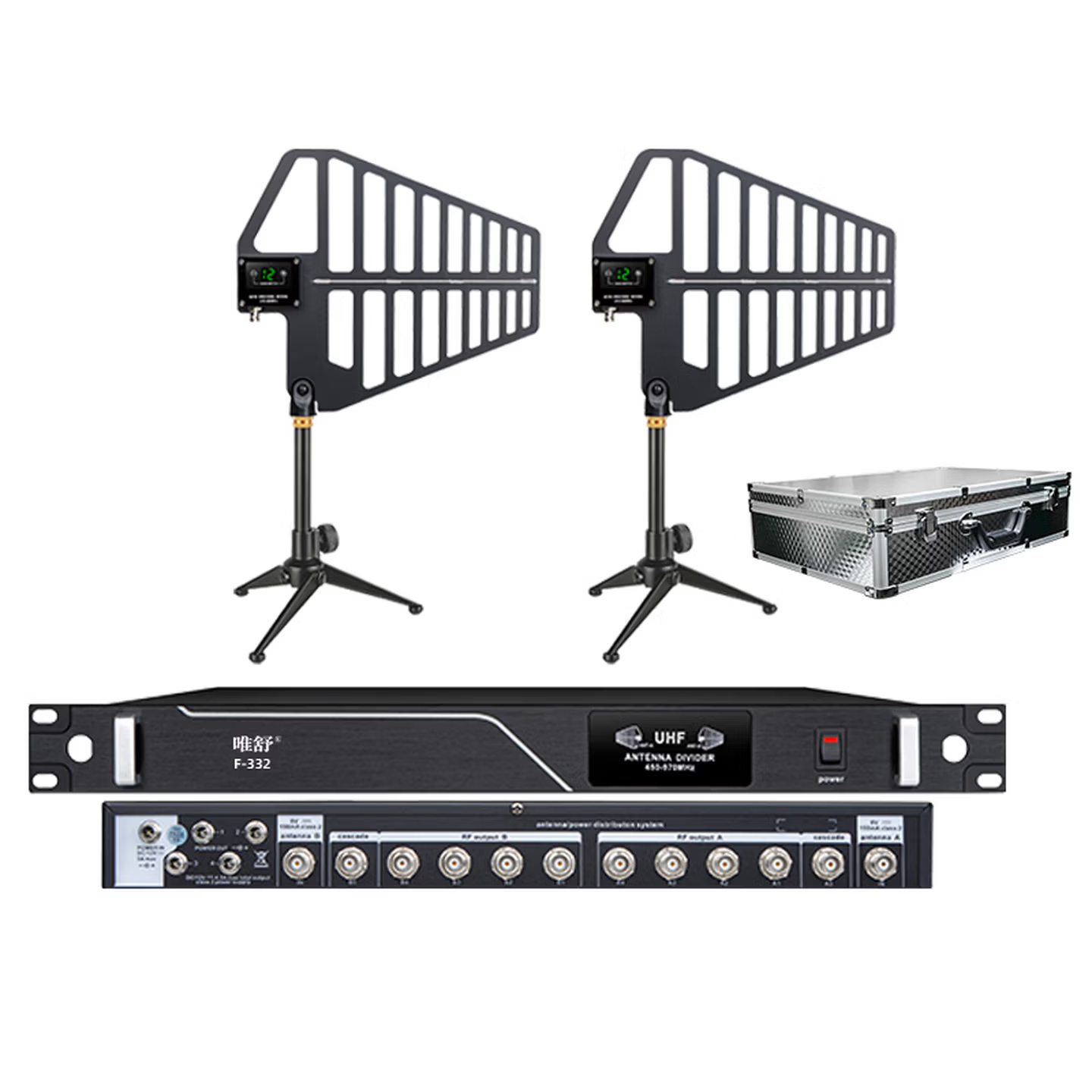

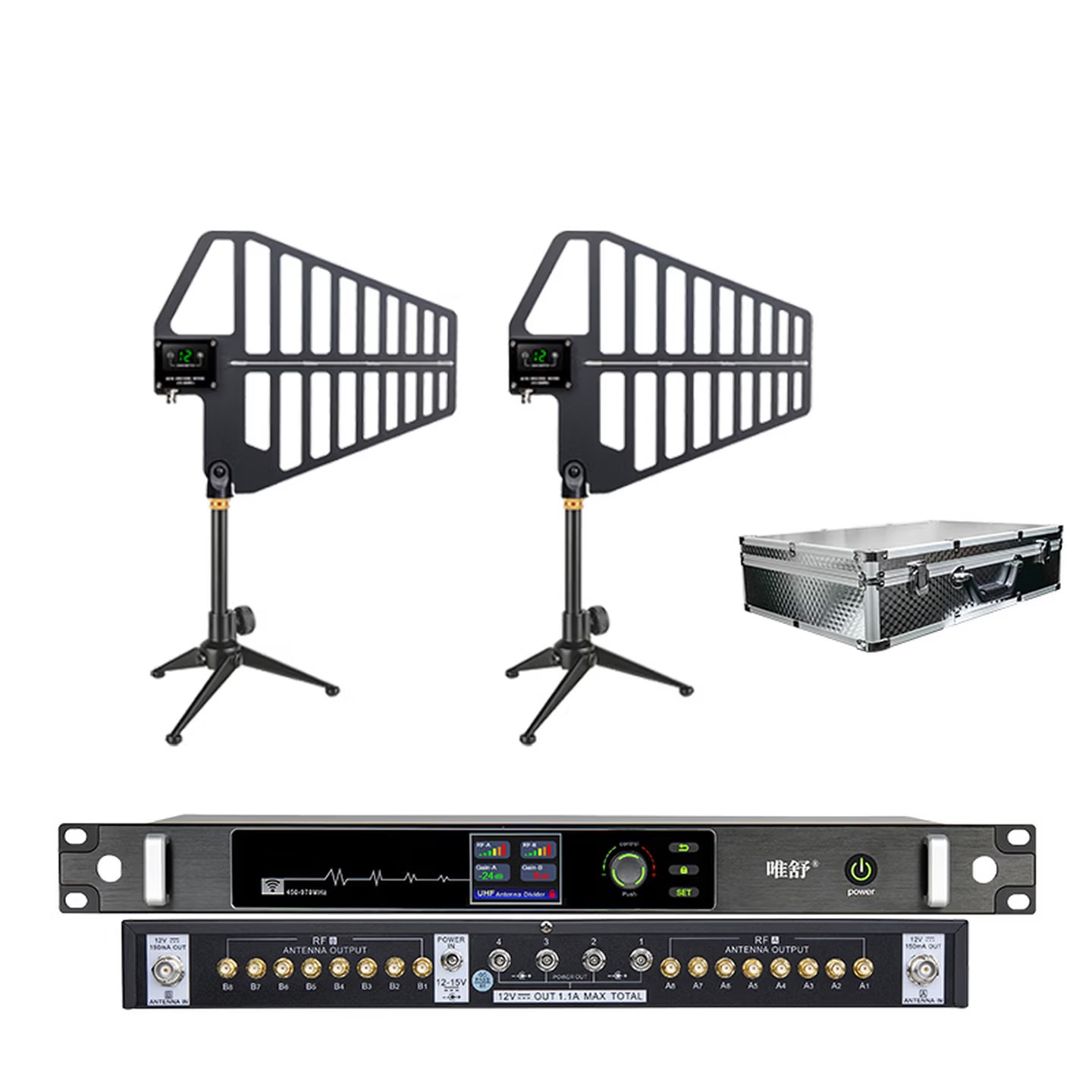

天线分配器简介:

10通道天线分配器是全频道的UHF天线天线分配系统，它可以在多頻道系统中导引天线信号从一对天线到多台接收机使用。

分配器会放大射频信号以弥补在分配过程中的衰减。低噪声高品质元件能够保持清晰的信号，具最低失真度。

外置12V5A开关电源，可提供四组12V直流电源给无线接收机。一台10通道天线分配器主机可支持最多10个天线通道端口。

2个级联端口能够额外连接另一台天线分配器，满足大型无线系统的需求。

宽频道设计能够与在频率范围内工作的所有无线麦克风接收机兼容

天线简介:

采用对数周期偶极振子阵列，能够在面向所需的覆盖区域时提供最佳接收效果。

集成式放大器具有增益设置，用于补偿不同级别的同轴线缆信号损失可将固定在话筒支架上，也可将其悬挂在天花板上，或者使用集成式可旋转适配器固定在墙壁上。

特性:

低噪声信号放大器能够补偿同轴缆线的插入损失可无线接收机和天线分配系统兼容，需要接收机能够提供9-12伏直流偏压

安装:

使用天线线缆(或任意50欧姆低损耗同轴线缆)将天线连接到接收机或分配系统。

如果线缆较短，应降低增益设置;如果线缆较长应提高增益设置。

应注意，信号丢失不仅与线缆质量有关，还与线缆长度有关。

有关线缆信号损失的技术规格，请与线缆制造商联系。

使用时将天线对准需要覆盖的区域。

分配器主机技术参数:

頻率范围:450~970MHZ

阻抗:500

输出直流电压:12V四组DC

輸出端子输入电压:DC12V5A

天线增幅电压:12V150mA

主机尺寸:480*200*45mm

天线参数:

0.36吋数字显示增益

频率范围:470~960MHz

接口:BNC阻抗:500

接收角度:70°

增益:-9dB~+12dB(22档轻触可调)

电压:9~12V
